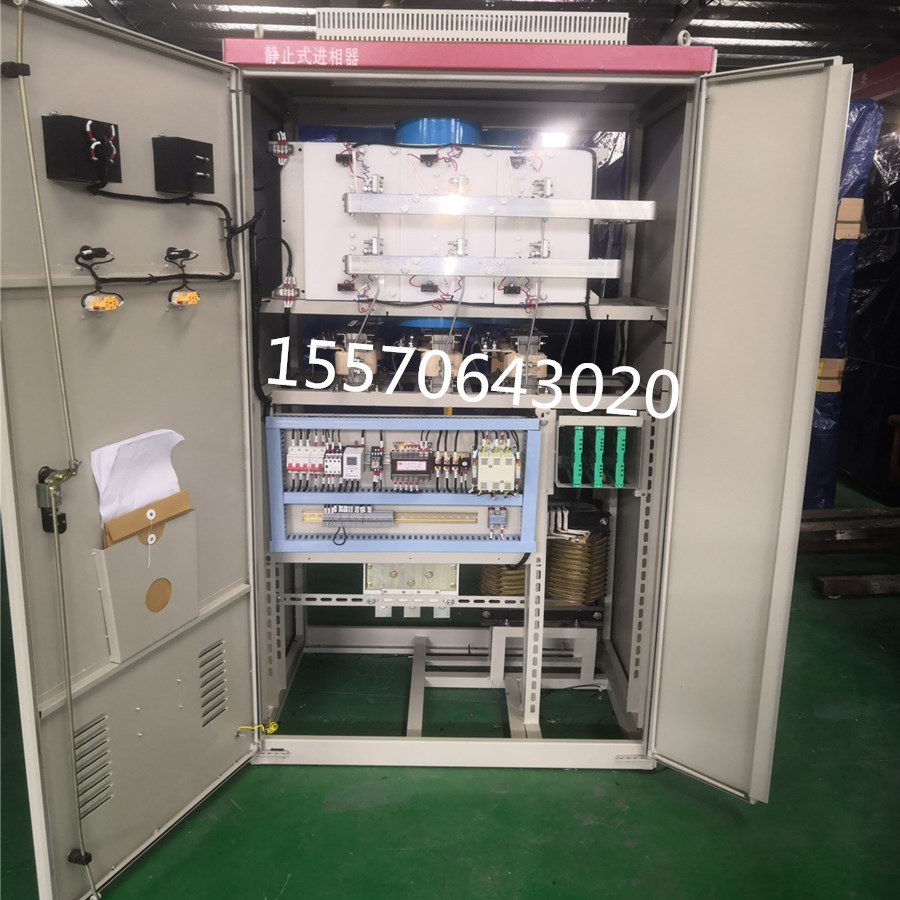

                進相器(進相機)檢修指南進相機主控板檢修一覽表 進相器觸發板不亮的原因 進相機控制板個別燈不亮


                進相器(進相機)檢修指南、進相機主控板檢修一覽表、進相器觸發板不亮的原因、進相機控制板個別燈不亮

                維護注意事項:

                ①進相器的檢修,必須由技術人員進行,嚴禁操作工隨意處置。

                ②進相器故障的查找順序為: 先查弱電、后查強電。即先檢查控制單元(控制板)是否正常, 控制單元正常 后,再查強電控制回路的故障。

                ③因檢修而要插、拔控制板時,應在退相后關斷進相器內的單相空開 QF2(不影響主電機工作)。嚴禁帶電 操作。而且,插入時不得用力過大、過猛,以免損壞插針。

                ④任何和進相器有關的線路改動(如轉子主回路相序、電源相序等),都必須重新調試。

                ⑤用戶若遇到無法解決的故障,請及時與本公司聯系。我公司隨時為您提供技術支持。


                (一)進相器控制板——弱電故障的檢修

                從保護知識產權的角度考慮,我公司不為用戶提供弱電部分(控制板)的線路圖,但用戶根據控制板上指 示燈的狀況及本說明書介紹的方法,即可排除基本的故障。

                控制板上各指示燈所代表的意義如下:

                ①主板(中間一塊)的指示燈(從上往下數)

                ▲ L1、L2、L3,電機轉子三相電流指示

                ▲L4, +5v 電源指示

                ▲L5,過熱故障指示

                ▲L6,缺相及自動故障保護指示


                ▲L7. +15v 電源指示

                ▲L8, -l5v 電源指示

                ②驅動板(兩邊兩塊)

                分別代表 l2 個晶閘管的觸發信號

                在正常的情況下,各指示燈顯示狀態如下:

                ▲主板。除上面三個指示燈(L1、L2、13)周期性循環顯示外(注意: 此指電機在運轉時的狀態。若電機

                未轉,該三燈為隨機狀態)其它五個燈一直亮著。

                ▲驅動板。其上各指示燈(12)均亮并有輕微閃亮。

                若有任一燈顯示不符合上述狀態,則應先確認電機是否正常運轉,控制板

                是否插接好,然后按下述介紹的方法進行維修。

                電機運行時,合上QF2,觀察三塊控制板上指示燈狀況,如有任何燈不符合正常狀況,則屬弱電故障。 l、三塊板均不正常

                a、三塊板上均有部分燈不亮,則:

                ①更換主板上的 IC210;

                ②如仍不行,則更換 2004。

                b、三塊板上只有個別燈亮,則:

                ①檢查控制板是否插好,稍微用力推緊;

                ②如仍不行,更換兩塊驅動板上的 555 芯片。

                c、三塊板上燈全不亮,則:

                ①確認電機是否起動完畢,星點接觸器是否短接;

                ②檢查三塊控制板是否插好;

                ③起動器星點接觸器是否吸合,常開輔助接點(進相器端子排上為 W,111) 是否接通。

                2、主控板故障(中間一塊)

                首先觀察 L1—L3 是否正常循環閃亮,L4—L8 是否常亮。

                A、L1-L3 三燈中有的循環亮,有的不循環,而其它各燈均亮,則更換芯片 Ic211

                ①如 L6 不亮,其他各燈亮,則檢查電機轉子是否開路,電機是否在帶 負載運行;

                ②更換芯片 IC2lO;

                ③如仍是同一個燈不亮,則更換相應電流傳感器 TA。 B、L1-L3 全都不循環:

                ①如 L4-L8 均亮,則更換 IC2ll:

                ②如 L6 不亮,其余各燈均亮,則觀察電機是否正在帶負載運行(不含起動狀態),如一切正常則更換 芯片 IC210、IC205、IC207。

                C、主板上 L6 不亮, 其他各燈正常:

                ①更換主板芯片 IC207;

                ②更換主板芯片 IC209;

                ③檢查主板上四位拔碼開關是否打在運行狀態。

                D、主板上各燈正常固態繼電器燈不亮,則檢查:

                ①TM 輸出銅排溫度是否高于 75℃,如高于則查:

                I、軸流風機是否正常;

                Ⅱ、可控硅是否擊穿;

                ②如低于 75℃,則檢查溫度開關是否開路(斷開 QF2 時,測各個溫度開 關的兩個管腳是否接通)。

                3、主控板正常,驅動板不正常:

                a、一塊驅動板上部分燈不亮,則更換該板上相應的芯片 2004;

                b、一塊驅動板上燈全不亮,則更換該板上芯片 555;

                c、兩塊驅動板上燈全亮,個別燈沒有快速閃亮或燈非常微弱,則抽出該

                板,檢查插針有無異常,有無燒焦現象,如無則重新插好,如仍有個

                別燈不閃,則驅動板壞。

                (二)、強電故障檢修

                注:進相器如出現故障,請首先確認該設備所用控制電源所配主電機轉


                子相序沒有被改動過。

                ②當設備出現故障,請在主電機正常運行狀態下,觀察、控制板指示燈 是否正常,如正常,請按強電檢修步驟檢查。

                1、電機不能啟動

                a、確認 QF 空開是否合上(應合上),電源是否正常:

                b、檢查 KMl 是否吸合正常;

                c、檢查 KMl 輔助觸點 121、123 是否閉合且接觸正常;

                d、檢查起動設備及其它設備起動聯鎖。

                2、按進相按鈕能進相,釋放進相按鈕立即退相。

                a、檢查保險 FU 是否完好;

                b、檢查 KM3 線包是否完好,能否正常吸合,應無短暫斷路,觸頭應無燒

                蝕、燒傷;

                c、檢查軸流風機 MF 否正常:

                d、檢查 KM4 是否完好,能否正常吸合,有無短路、斷路,輔助觸頭是否

                完好,有無燒蝕;

                e、檢查 KM2 接觸器是否能正常吸合,有無抖動現象(可單獨加 380V 交流

                電壓試驗;但須注意線包是否有短路情況)輔助觸頭是否有燒蝕及粘

                結現象;KA 常閉接點是否粘連沒有吸合;KMl 常閉點是否沒有閉合。

                3、進相后主電機停機

                a、確認電源相序(或轉子相序)沒有更改過,如更改過請重更改相序;

                b、確認電源電壓正常(包括主電機定子電源和控制電源);

                c、停主電機后,關斷一次柜主電源(即高壓隔離開關或低壓空氣開關刀

                開關);

                d、關斷進相器內空氣開關 QF2,將主控板撥碼開關打到試驗狀態,再合

                上空氣開關 QF2;

                e、拆掉端子排上去往一次開關柜的停機聯鎖線(125,129, 131 或 133),

                檢查 KM2 或 KM3 上輔助觸頭是否有污蝕、粘結現象:

                f、短接端子排上 Wl,111 兩根線:

                g、按下進相按鈕,觀察 KM2 接觸器是否有抖動,測量 125,129 是否有

                閉合現象,或 131,133 是否有斷開現象,如有則屬觸點接觸不良;

                h、如 KM2 有抖動發響或吸合不住現象請將線圈拆除,更換線包內部分壓

                電容器。

                4、進相后電流大幅度擺動

                a、確認控制電源相序是否被改動,如改動過請重更改相序;

                b、退相后確認電機電源是否有規律大幅度擺動,如是則屬負載影響,如不擺請按下步檢查:

                c、檢查(確認)控制板后部連接線有否接錯和脫焊、虛焊、漏焊;

                d、檢查 KM2 是否吸合良好應無發響現象,否則檢修線圈;

                e、檢查軸流風機是否運行正常,如不轉請檢查 KM3、FU 是否正常,零線是否接通;

                f、進相狀態下觀察主控板(中間一塊),上面三個指示燈(L1、L2、L3)是否有規律的循環閃亮,如有不正常閃亮,請更換相應 TA 傳感器;

                g、關斷 QF2 空開,用萬用表 200KΩ或 MΩ擋測晶閘管的陰、陽極電阻是否正常,合上 QF2,測可控硅觸發電壓是否正常,如不正常請更換相應晶閘管;


                【附】晶閘管檢測方法:

                從裝晶閘管的風道內引出并用 M4 的螺絲固定在絕緣板上的為晶閘管的觸

                發極,而接有觸發線的那個散熱器端子為晶閘管的陰極。而判斷晶閘管好壞的簡易辦法是測其各極間的 電阻,好的晶闡管各極間電阻如下:

                觸發極與陰極幾十歐姆;

                觸發極與陽極幾十千歐;

                陰極與陽極幾十千歐;

                不滿足上述情況,即可判定晶閘管壞。

                更換可控硅后,務必壓緊散熱器。否則易產生過熱而燒壞晶閘管。
